KIP 2300 Высокопроизводительный цветной сканер

KIP2300 Высокопроизводительный сканер с двумя трактами сканирования

Сканер KIP2300 обладает компактностью, позволяющей устанавливать его не только отдельно, но и сверху принтера, входящего в состав широкоформатной инженерной системы.

Сканер KIP2300 может сканировать как черно-белые, так и цветные документы шириной до 1066 мм (42 дюйма), при этом ширина считывания составляет 914.4 мм (36 дюймов). Высокие технические характеристики и профессиональное программное обеспечение позволяют использовать сканер для обработки всех видов широкоформатной документации: фотоизображения и бизнес-графика, аэрофотоснимки и геодезические карты, технические чертежи, схемы и диаграммы, архитектурные и строительные планы и т.д.

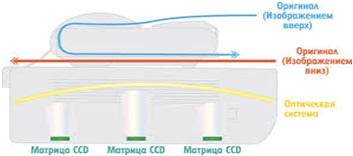

Уникальность конструкции нового сканера KIP2300 заключается в наличии 2 трактов для сканируемых оригиналов. Благодаря этому сканер позволяет сканировать как бумажные листовые оригиналы, так и жесткие оригиналы (например, документы, наклеенные на картонные планшеты и т.п.).

Верхний тракт для оригиналов предназначен для сканирования листовых оригиналов (допустимая толщина оригинала – 0.05 – 0.1 мм), подаваемых изображением вверх, что очень удобно для оператора, который видит изображение и его ориентацию. Документы из данного тракта выходят с передней стороны сканера, оператору удобно их забирать.

Листовые оригиналы можно подавать и в нижний тракт  (толщина документа при этом может составлять от 0.05 мм до 1.5 мм) изображением вниз, а для сканирования жестких оригиналов (толщиной до 16 мм) предназначен только нижний прямой тракт.

Сканер KIP2300 автоматически определяет толщину жестких оригиналов. Перед сканированием жестких оригиналов нужно перевести выходной лоток в нижнее положение (при этом тракт прохождения оригиналов становится прямым и исключает повреждение оригиналов), и использовать передний лоток, поддерживающий жесткие оригиналы во время сканирования. После нажатия кнопки для сканирования жесткого оригинала стол прижима оригиналов поднимется на максимальную высоту, что позволит вставить оригинал, а при повторном нажатии стол опустится, и толщина будет определена автоматически.

Технология KIP Tru Speed

Новая технология KIP Tru Speed обеспечивает сканирование без задержек, связанных с недостаточной скоростью передачи данных.

Сканер KIP2300 имеет два интерфейса для подключения к компьютеру. С помощью интерфейса USB 2.0 сканер KIP2300 принимает команды с компьютера и передает данные, то есть обеспечивается полнофункциональная работа. Но для достижения максимальной скорости передачи данных (до 2.38 GB/с), что особенно важно при сканировании цветных изображений, используется дополнительно второй высокоскоростной интерфейс HIL (High-speed Image Link).

Разница в скорости между двумя способами подключения максимальна при работе сканера KIP2300 с клиентским компьютером и максимальным качеством сканирования; при подключении только по USB она составляет примерно 50% максимальной скорости, достижимой при подключении интерфейса HIL.  При работе сканера KIP2300 с контроллером IPS принтера KIP разница не столь существенна и сходит практически на нет при уменьшении разрешения сканирования.

Кабель и карта HIL входят в комплектацию сканера KIP2300. Для установки карты HIL в компьютере должен иметься слот PCI Express.

Ниже представлены данные о скорости сканирования KIP2300 в монохромном и цветном режимах в зависимости от оптического разрешения:

Скорость черно-белого сканирования KIP2300

Разрешение

Скорость черно-белого сканирования

600 dpi

127 мм / с

7.6 м / мин

400 dpi

190 мм / с

11.4 м / мин

300 dpi

254 мм / с

15.2 м / мин

200 dpi

304 мм / с

18.3 м / мин



Скорость цветного сканирования KIP2300

Разрешение

Скорость цветного сканирования

600 dpi

51 мм / с

3.0 м / мин

400 dpi

76 мм / с

4.6 м / мин

300 dpi

102 мм / с

6.1 м / мин

200 dpi

152 мм / с

9.2 м / мин


В качестве источника освещения оригинала используется линейка светодиодов белого свечения, что исключает необходимость длительного прогрева сканера для стабилизации характеристик флюоресцентной лампы и деградацию оригинала под воздействием ультрафиолетового компонента излучения лампы.

Три независимых блока записи изображения (матрицы) на основе приборов с зарядовой связью (ПЗС / CCD)  расположены линейно, имеют общую компактную оптическую систему и юстируются лазерной системой. Совмещение изображений, калибровка баланса белого и чувствительности элементов записи изображений производится автоматически, что сводит к минимуму обслуживание сканера. Легкосъемное стекло оригиналов может быть заменено очень быстро в случае его повреждения.
Для удобства оператора имеется визуальная обратная связь сканера с оператором, в виде светового указателя, показывающего готовность сканера принять оригинал, а также указывающая, какой тракт приема оригиналов может быть использован в данный момент.

Новый сканер KIP2300 автоматически определяет размер оригинала. Программное обеспечение сканера поддерживает два режима определения размера – «Стандартный» и «Точный». Если включен режим «Стандартный» и сканируется оригинал размером, например, 835 х 1170 мм, то его формат будет определен, как А0 (841 х 1189 мм). А если включен режим «Точный», то определенный размер (и объем файла сканирования) будет в точности соответствовать фактическому размеру оригинала (в нашем примере – 835 х 1170 мм). В связи с этим нет необходимости в настройках предварительно выбирать систему форматов – Инженерные форматы ( А) или Архитектурные (В); сканер может выбрать подходящий формат самостоятельно.

Технология KIP RTT (Real Time Thresholding)

Как и другие CCD сканеры KIP, KIP2300 использует уникальную технологию адаптивного подавления фона в реальном времени KIP RTT (Real Time Thresholding).

Эта технология разработана для решения задач промышленного сканирования с целью получения чистых, пригодных к дальнейшему использованию изображений с любого оригинала, даже очень плохого качества, и позволяет из огромного разнообразия различающейся по качеству графической информации, содержащейся в исходном рисунке, выделить данные, представляемые в цифровой форме для дальнейшего архивирования, обработки и репродукции изображений. Полученный графический файл имеет размер не больший, чем в результате стандартного сканирования.

KIP RTT работает следующим образом: по всей ширине сканируемого оригинала постоянно замеряются все его параметры – и одновременно в реальном времени изменяются параметры сканирования, с использованием набора сложных алгоритмов для вычисления в динамике значений для каждой отдельно взятой точки (пиксела) – с учетом данных как по соседним пикселам, так и по всему изображению в целом. Скорость обработки данных в сканерах KIP такова, что это не отражается на производительности – даже на максимальной скорости сканирования с максимальным разрешением.

Данная технология позволяет получать качественные электронные копии с бумажных оригиналов даже очень плохого качества, которыми изобилуют архивы документов, выпущенных годы и десятилетия назад, обрабатывая «сложные» оригиналы непосредственно в процессе сканирования, убирая фон, очищая от графического «шума», контролируя контрастность и плотность изображения).

Программное обеспечение KIP Color Pro

Этот мощный опциональный пакет программного обеспечения предоставляет расширенные функции копирования и сканирования, а также включает возможность растрирования файлов для печати (RIP). Пользователи могут печатать черно-белые или цветные изображения на нескольких принтерах, обеспечивая скорость, гибкость и точность масштабного производства высококачественных цветных отпечатков.

Некоторые дополнительные возможности ПО KIP Color Pro:

  • Создание пользовательских фильтров качества;
  • Выравнивание изображения;
  • Управление размещением нескольких изображений на листе;
  • Стирание и маскирование изображения;
  • Профессиональное управление цветом;
  • Подбор по копиям цветных изображений;
  • Редактирование изображения;
  • Очистка графического шума;
  • Инструмент обрезки изображения;
  • Печать фрагментами;
  • Печать на струйный принтер (RIP);
  • Сканирование на адрес электронной почты

Сканер KIP2300 может использоваться в широком диапазоне конфигураций. При работе совместно с принтером KIP возможна компактная конфигурация, когда сканер KIP2300 устанавливается на верхней панели принтера KIP и вместе с принтером составляет интегрированную широкоформатную систему копирования, сканирования и сетевой печати.

Заказчик может выбрать модульный (распределенный) вариант подключения сканера KIP2300 с принтером KIP. При этом варианте сканер KIP2300 устанавливается на столе, или на опциональной стойке, в которую может встраиваться компьютер (скан-сервер) и монитор для управления сканером (также поставляются отдельные стойки для скан-сервера). В этом варианте подключение к контроллеру IPS принтера KIP может осуществляться по локальной компьютерной сети.

Сканер KIP2300 может также работать как отдельное устройство, причем для управления может использоваться как компьютер клиента, так и поставляемый отдельно контроллер IPS вместе с сенсорным экраном, аналогичным используемому в принтерах KIP.

При использовании подключения к клиентскому компьютеру, последний должен удовлетворять следующим минимальным требованиям:

Процессор: 1.8 ГГц  (Dual Core Processor-Intel);
Память: 1 GB RAM;
Жесткий диск: 160 GB HD – 7200 RPM;
Операционная система: Windows XP, Vista, 7.0 (32bit);
Наличие CD ROM, LAN, слот PCI Express;

Основные характеристики:

  • Тип: настольный; может устанавливаться отдельно на напольной стойке (опция);
  • Метод сканирования: транспортировка листа; 2 тракта сканирования (верхний – для гибких оригиналов; нижний – для гибких и жестких оригиналов);
  • Устройство сканирования: 3 CCD камеры с оптической системой уменьшения (3 CCD RGB 7450 пикс.);
  • Диапазон разрешения сканирования: 100 – 2400 dpi;
  • Оптическое разрешение: 600 dpi;
  • Скорость 8 bit монохромного сканирования: от 127 мм/с (с разрешением 600 dpi) до 304 мм/с (200 dpi);
  • Скорость 24 bit цветного сканирования: от 50 мм/с (600 dpi) до 152 мм/с (200 dpi);
  • Типы оригиналов: гибкие и жесткие оригиналы;
  • Формат оригинала: максимальная ширина: 1066.8 мм (42”)*, максимальная длина: 16 м, минимальная ширина: 210 мм, минимальная длина: 210 мм.;
  • * максимальная длина жестких оригиналов: 48′’;
  • Максимальная ширина сканирования: 914.4 мм (36”);
  • Расположение оригиналов: по центру;
  • Толщина оригиналов: – верхний податчик: от 0.05 до 0.1 мм;
  • - нижний податчик: от 0.05 до 16 мм;
  • Режимы сканирования:
    - 1 бит монохромный режим;
    - 4 бит тоновый режим;
    - 8 бит тоновый режим;
    - 24 бит цветной режим
  • Интерфейсы: USB 2.0 : для управления и передачи данных;
  • HIL (High-speed Image Link): для передачи данных;
  • Обработка изображения: технология KIP RTT (Real Time Thresholding – адаптивное подавление фона в реальном времени);
  • Память: 256MB DDR DIMM (расшир. до 2 Гб);
  • Операционная система: Windows 7, Vista, XP & 2000;
  • Время прогрева: менее 10 с;
  • Размеры сканера: 1,366 (ширина) х 543 (глубина) х 318 (высота) мм (без учета направляющих оригинала, лотка для оригиналов и стола для подачи жестких оригиналов);
  • Вес: ок. 76 кг;
  • Дополнительные функции и опции: напольная стойка; установочный комплект для крепления на верху принтера KIP; варианты комплектации пакетов программного обеспечения;
  • Емкость лотков:

                 - передний лоток 20 листов формата до 36”x48”;
                 - задний лоток 50 листов формата до 36”x48”.
